智慧配電站房輔助監控系統應用于小區、學校、軌道交通、工業園區等配電場所內；對電氣設備運維起到了很大的作用，減少了運維的工作量以及人員不足的問題，當電氣設備發生異常時，能幫助人員快速抵達現場進行確認的狀態監測；系統應用傳感器技術及AI人工智能監控技術，實現數據全景化、狀態可視化、數據分析智能化及巡視高效化，提高了配電站房的運維效率。

系統結構

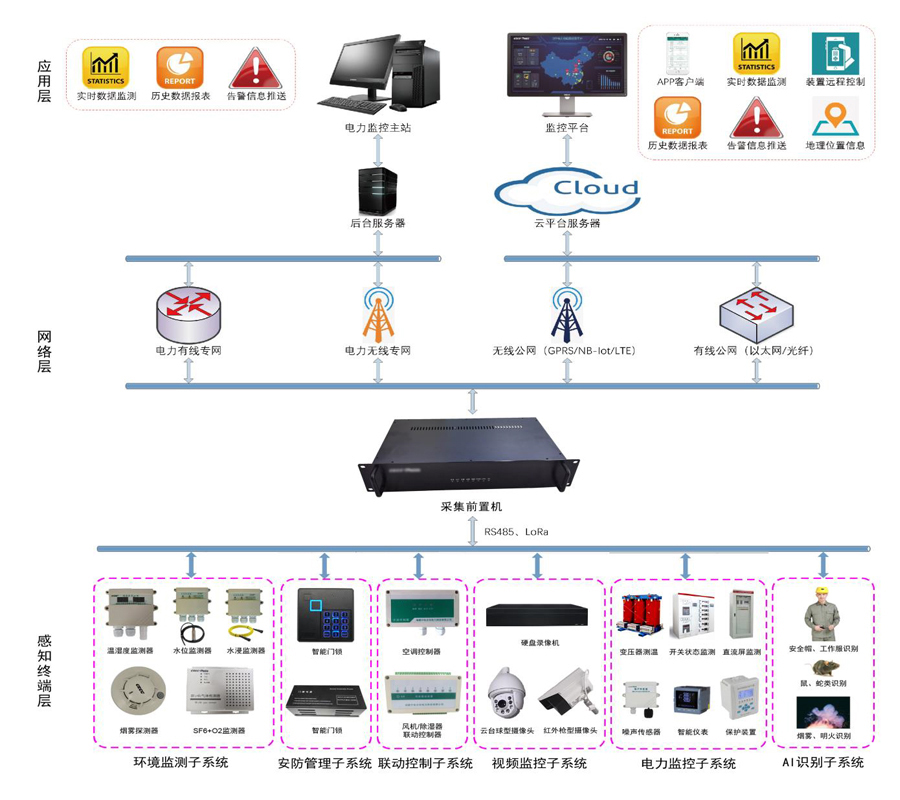

配電站房輔助監控系統由感知層、網絡層和應用層為架構，以“智能感知和智慧控制”為核心，組成一套配電房智慧工業物聯網系統。

感知層：實現配電房動力環境信息，安全門禁信息，視頻監控信息高、低壓設備運行環境參數等信息采集、邏輯判斷處理，通過聯動燈光、風機、除濕機等設備實現配電房動態環控，所有監測數據接入采集前置主機，實現聯動視頻、安消防、報警裝置實現配電房安全監控，以及電力監控及AI識別功能。

網絡層：現場采集前置機通過電力有線專網、無線專網、無線公網、有線公網等通道與后端平臺連接。

應用層：應用層包括后臺硬件設備、監控軟件平臺、云服務平臺、移動端APP、人機界面等，實現數據處理和人機交互。預留通訊接口，可接入電網配電內網系統。

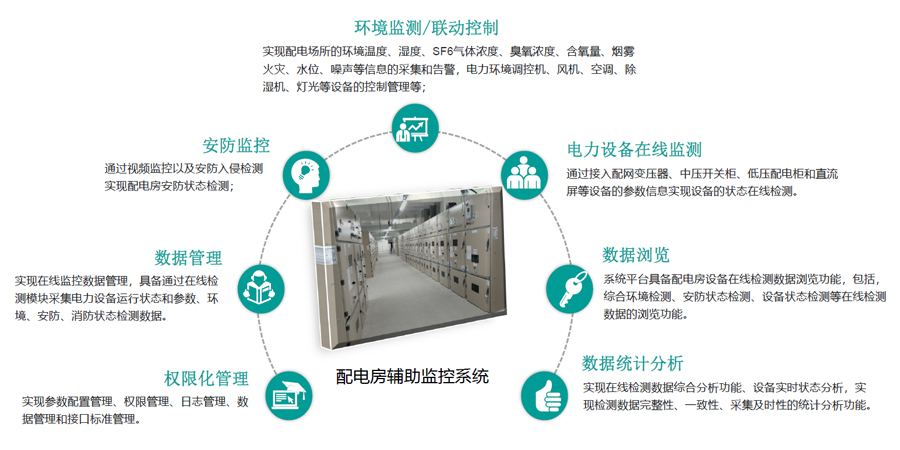

系統功能

系統特點

• 接入功能可組合、可擴展：設備智能接口豐富、不同模塊實現不同功能，根據用戶要求可靈活配置；新的用戶需求可在當前架構下引入新的功能模塊實現。

• 數據采集量豐富：從環境安全監視能力分析，支持視頻、門禁、溫濕度、煙感、明火、消防等數據采集功能。

• 支持多種開放協議對接：支持IEC104/101、IEC61850、http、MQTT等電力通信規約。

• 有線/無線混合組網：終端傳感器、采集模塊，支持基于RS485組網，方便施工安裝。

• 支持遠程數據采集：支持 TCP/IP， 4G 兩種通信模式，可與軟件平臺數據中心通訊。

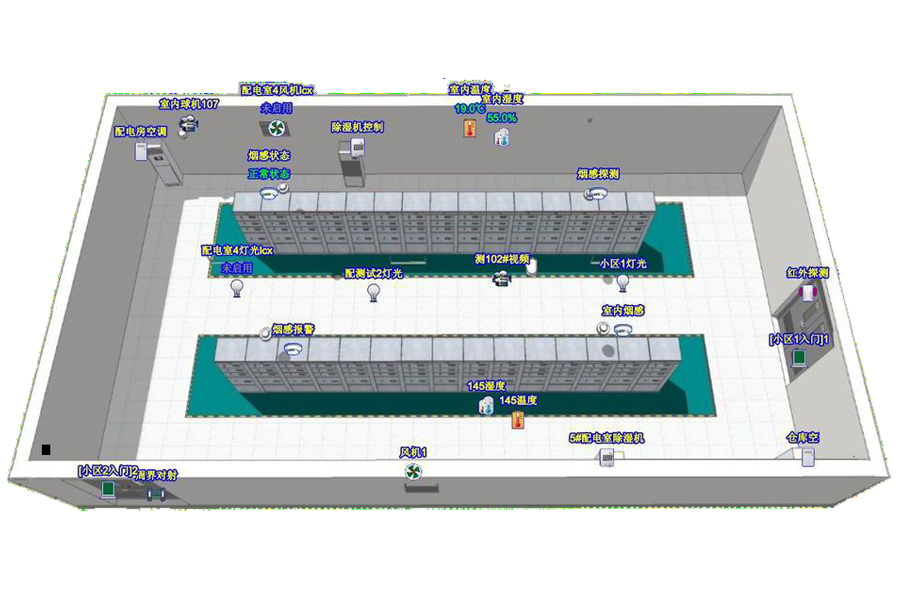

• 配置觸摸屏，支持本地脫機監視：可配套標準機柜，配置觸摸屏，支持11.6/15.6/17寸人機交互界面，實現參數設置、狀態監測、設備控制等，實現本地化監視功能。
