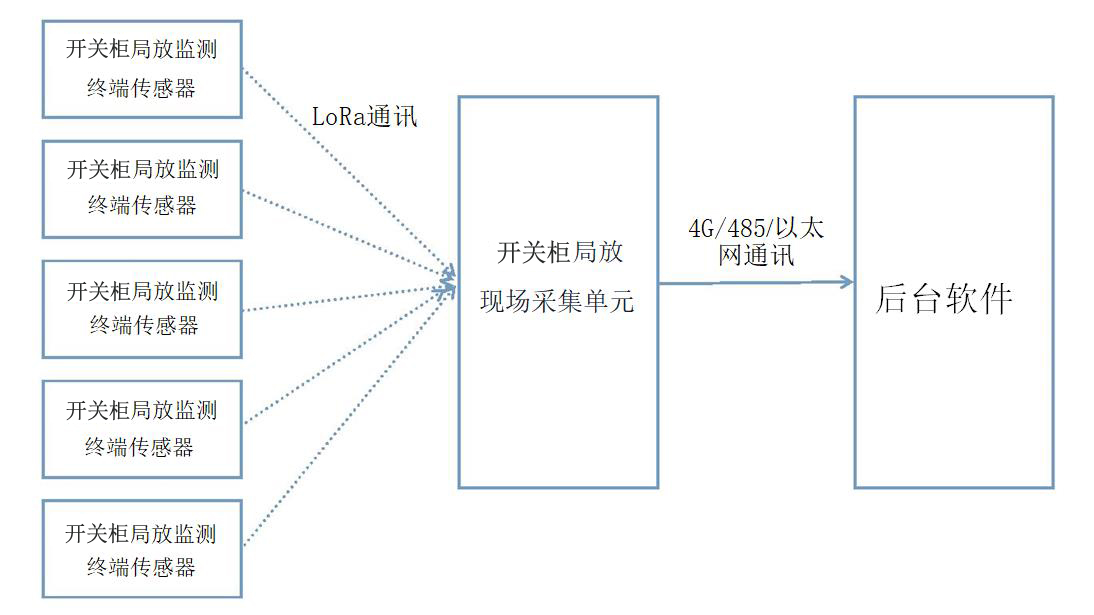

變電站開關柜局放在線監測裝置是一套用于高、中、低壓電力配電柜、開關柜局部放電遠程在線監測的裝置，該裝置集成了地電波/超聲波二合一局放傳感器、LORA無線網關、供電裝置、無線/有線遠程傳輸設備，安裝簡單、組網靈活。

智能局放監測傳感器采用高性能電池供電、吸附式安裝、無線通訊等方式便于現場安裝，而且在設計上采用了多種抗干擾措施，能夠在電力系統中穩定運行。

1.主要功能

• 地電波/超聲波原理定時采集局放數據，磁吸式安裝，靈活方便。

• 現場采集單元可采集32只傳感器數據，基本滿足所有配電房需求。

• 現場采集單元可實時分析、上傳局放均值、峰值、報警等級、圖譜等數據。

• 具有設備參數配置功能，可進行主要參數編程設置。

• 具有4G、RS485通訊、RJ45以太網等接口，數據上傳方式靈活多樣。

2.技術參數

• 供電方式：AC220V或電池供電。

• 采集通道：默認支持1~32只傳感器，更多可定制。

• 工作環境溫度：-20℃～+70℃。

• 工作環境濕度：≤95%RH。

• 通訊接口：4G、RS485通訊、RJ45以太網可選。

• 靈敏度：200pC。

• 測量范圍：0-60db。

• 分辨率：±1db。

• TEV方式檢測頻率范圍：3MHz-100MHz。

• AE方式檢測頻率范圍：40±0.5kHz。

• 安裝方式：傳感器磁吸式，采集單元壁掛式。
